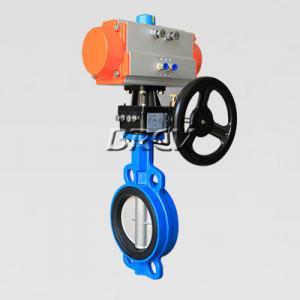

一、離合式手動操作機構

    手動操作機構是氣動閥門的一種輔助操作工具，在氣動儀表出現不正常情況或氣源故障時，暫時借助手動操作機構進行開啟或關閉，待自動控制系統恢復正常后再切換至自動操作（氣動和手動不能同時使用）。

二、操作說明

1、需要手動操作時。切斷或關閉氣源，打開執行器上的平衡閥或斷開氣管，使氣缸內的活塞往復運動時的空氣的平衡，不能閉氣，否則操作相當困難。

2、拉出限位銷，轉動手柄旋轉偏心裝置180°，在轉動手柄合上蝸桿時，會出現頂齒現象，需轉動手輪一個角度即可合上，閉合時限位銷靠彈力自動限位，然后可直接轉動手輪進行“開啟”或“關閉”的手動操作。

3、需要氣動自動操作時，關閉執行器上的平衡閥，接好氣管，打開氣源，拉出限位銷，轉動手柄旋轉偏心裝置180°，確認限位銷已鎖定可自動操作。
